YSHIELD GW Plaque de mise à la terre

Description détaillée
Cette plaque conductrice est conçue pour assurer la mise à la terre des peintures conductrices YSHIELD à l'intérieur, offrant ainsi une protection efficace contre les champs électriques à très basse fréquence (émis par les fils électriques de 220 ou 380 volts). De forme carrée, elle s’installe près d’une prise murale et est recouverte d’un cache en plastique blanc pour un aspect esthétique.

Pour les grandes pièces, il est recommandé de ne pas utiliser une seule prise de terre (la distance entre la plaque et la prise de terre ne doit pas dépasser 10 mètres).

Matériel fourni :

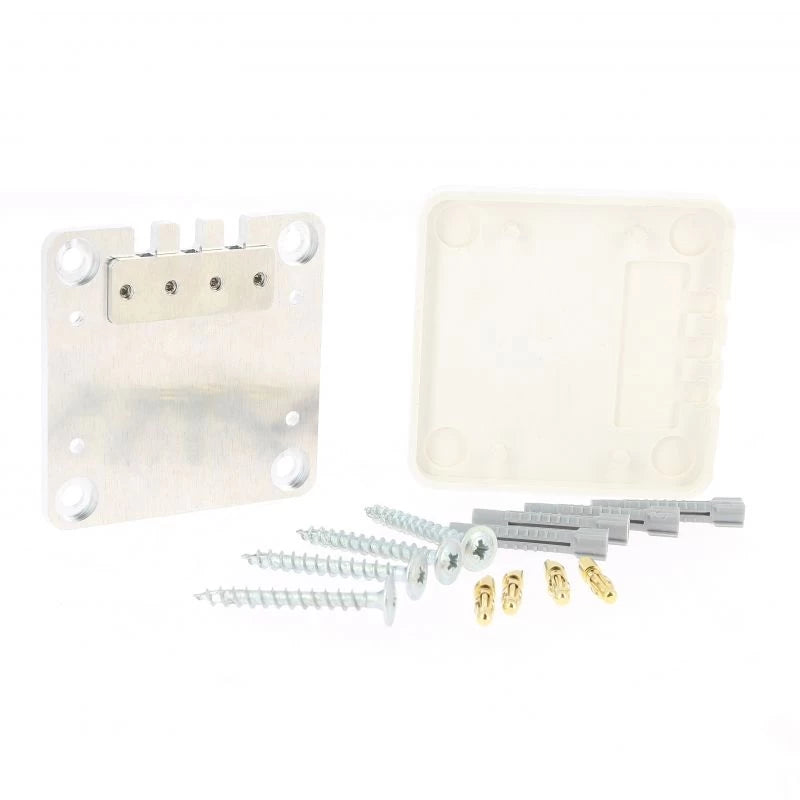

• Plaque de mise à la terre (75 x 75 x 6 mm)
• Cache blanc (80 x 80 x 8 mm)
• 4 chevilles
• 4 vis
• 3 fiches de connexion (type fiche banane)

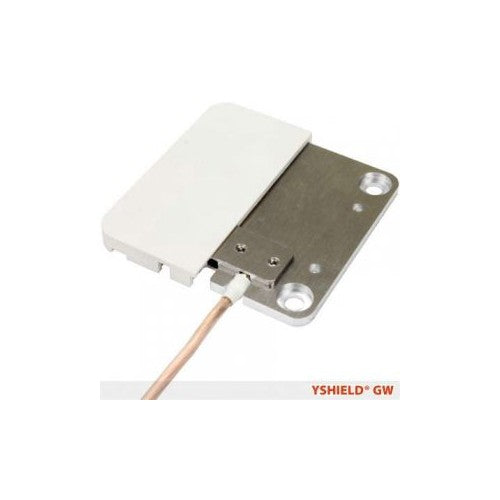

La connexion à la terre se fait à l'aide d'un câble de mise à la terre GC20 Yshield avec connecteurs soudés (fiche banane), d'une longueur de 20 cm.

Étapes d'installation :

1. Appliquer la peinture Yshield en une ou deux couches.
2. Au niveau de l’emplacement prévu pour la plaque de connexion de terre GW, poser le ruban adhésif conducteur double face EB1 selon le schéma pour assurer la continuité de la mise à la terre sur l’ensemble des parois.
3. Fixer la plaque de mise à la terre et la relier à la terre de l’installation avec le câble GC20 (vérifier la valeur de la terre).
4. Installer le cache de protection.

Tous les travaux électriques et de mise à la terre doivent être réalisés par un électricien qualifié, conformément aux recommandations de mise à la terre et aux normes d'installation électrique DIN 57100 / VDE 0100.

Blindage : Champs électriques à hautes et basses fréquences

• Gamme de fréquences : 100 MHz à 10 GHz
• Contenu :
  • Plaque de mise à la terre (75 x 75 x 6 mm)
  • Cache blanc (80 x 80 x 8 mm)
  • 4 chevilles, 4 vis et 3 fiches de connexion

Particularités :

• Ne pas dépasser une distance de 10 mètres entre la plaque de mise à la terre et le point le plus éloigné de la pièce.
• Vérifier les valeurs de terre avant toute connexion pour garantir une mise à la terre correcte.
